TR 模块发射链路无功率输出，是不是功放管子坏了？

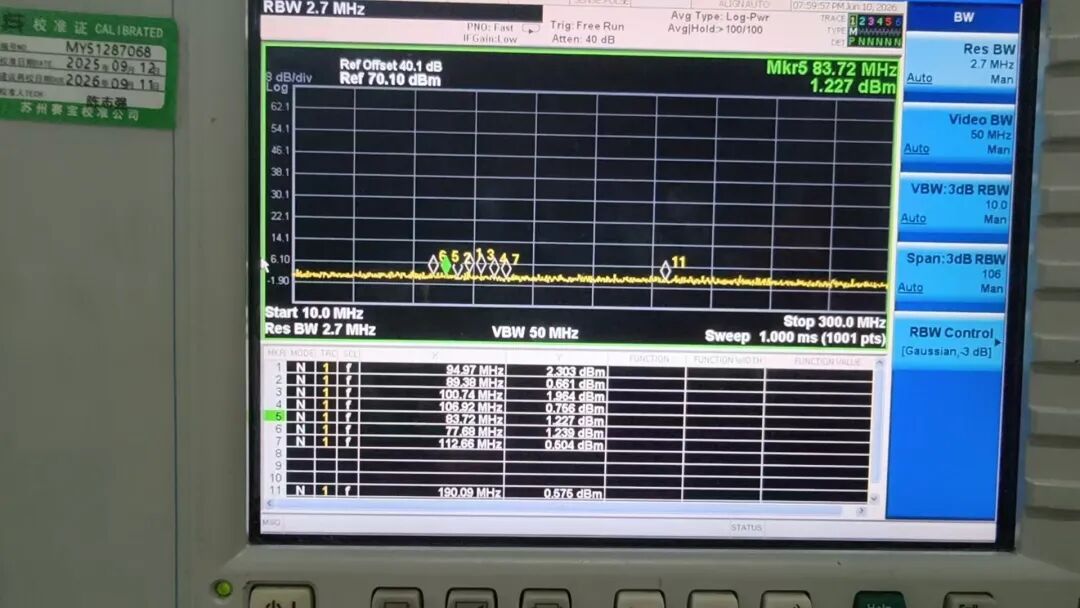

Q：想请教各位大佬一个问题 有一个tr模块发射链路没有任何功率输出，把末级功放断开，点测前面的驱放信号是正常出的，连通之后就没有输出，量功放的栅压和漏压都是正常的 然后对地阻抗也是正常的 功放的静态电流60mA 之前有个功放芯片也是60mA但是改变栅压之后电流就上来了，改变这个的栅压就没有啥变化，这个会不会是功放器件坏了？
A：大功放的静态电流都对？负压电流静态多大？
Q：负压静态电流量不了，这个静态电流是28V上电之后显示的电流，流进功放管子的负压正压都量过没问题。
A：那大概率是坏了 能飞线外拉看一下 你板子调试预留了吧，28v换算过去看电流的话不太明显。
Q：没有留 这是上个离职的人做的板子，这会六个板子 6个问题。
A：你这个是28v是整个板子的外部供电 中间有DCDC和LDO？还是功放是氮化镓的？
Q：28V单给功放供电，负压是外接5V给 。
A：外接电源看不了电流？
Q：这个5V是给很多器件供电 看不出来供给功放的电流是多少。
A：5v上电和其他器件挂在一起？ 也没有单独的使能电路吗 ？那这感觉不容易看了 换个功放焊接看一看吧。
Q：没有留单独的使能，其实这个功放后级还有个环形器和开关 。
A：你这个是收发一体的 TDD？
Q：是的。
A：但是大概率你那样调的话 前级变化 后级不变的话 应该是功放挂了。
Q：感觉这个开关和环形器应该不是那么容易坏掉。
A：还有一个办法 你把接收打开给功率 ，看看发射通道底噪有抬升不，不抬升的话估计发射挂了，开关 环形耦合器这些无源基本不会有问题，不放心你可以把发射后段滤波器的电阻去掉 然后焊一个开口线测一下s21。你这个不会是做手机直连的吧。
Q：想直接换管子了。
A：换管子最快了 我建议你直接换管子吧 十有八九管子挂了。
Q：主要是这个管子他的静态电流不随这个栅压变化 我就感觉他坏了。
A：换吧。
A：推功率，电流不变不就是功放坏了。

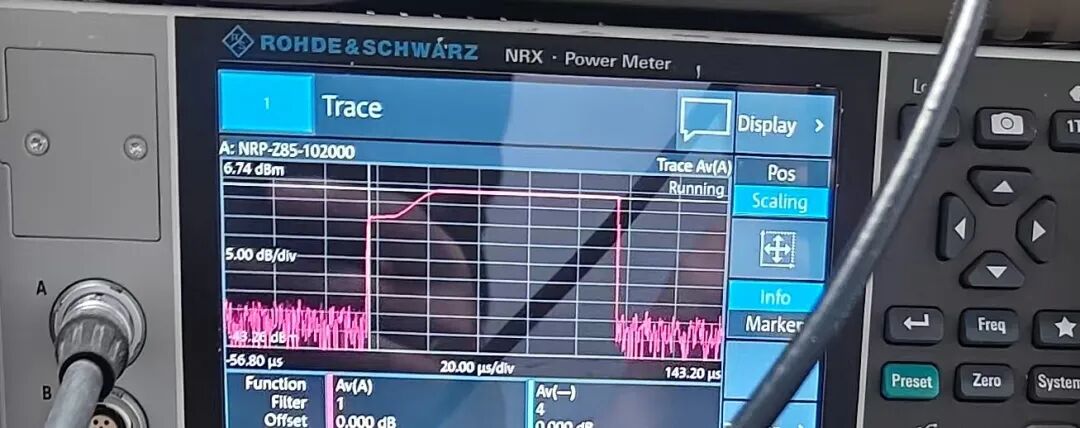

Q：都显示不出来功率。
A：输入，有功率进PA， 漏极电流应该会变化挺大？
Q：增加输入功率 输出没变化 电流也上不去。
A：看看能不能夹断导通。
Q：上负压之后量漏压对地阻抗吗？感觉这个管子确实是坏了。
A：直接替换，简单 不用费时费力。
Q：管子很贵，还不知道为啥坏了，6个板子电路都是一样的 也有时序逻辑控制
A：有单独看你这个功放嘛？单独飞线用数字电源供电看。
Q：没有。
A：静态这样有变化么？
Q：我用开口线把功放断掉，点测的，驱放没啥问题，最后把设备都接好 在输出口接了负载 用开口线点了整个链路 信号到功放前级还有 过了功放就没了。
A：那应该是功放寄了，不放心看看功放后面的隔离器和开关。
Q：无源的东西 我感觉很难坏掉，虽然也有可能，但是这个静态电流怎么都上不去 这个就有问题，如果是后级开关有坏的，那加功率电流应该会上去。
A：是的，静态不变 大概率是功放坏了。
Q：这也没办法寄回去做失效分析。
A：管子拆不掉吗？
Q：可以 就是麻烦点。
