旺旺头条变频器保护功能2：过流保护
在上一篇中，我们讲解了变频器的过载保护，说明了如何在高负载或长时间运行下保护电机不被烧毁。而在实际运行中，还有一种更“猛烈”的风险——过电流，它直接威胁的是变频器本体的安全。
本期，沃夫动力将带你深入了解变频器的过电流保护机制，掌握三种典型的过电流类型，帮助你在现场做到精准预防、快速响应。
1、过电流 vs 过载：生死时速的差异
“过载是慢性病，过电流是猝死！”
本质差异：过电流是突发性灾难（如短路、硬件击穿），过载是渐进式损耗。前者需“外科手术式”精准截断，后者需“温控管理式”渐进调节！
2、 什么是变频器的过电流保护？

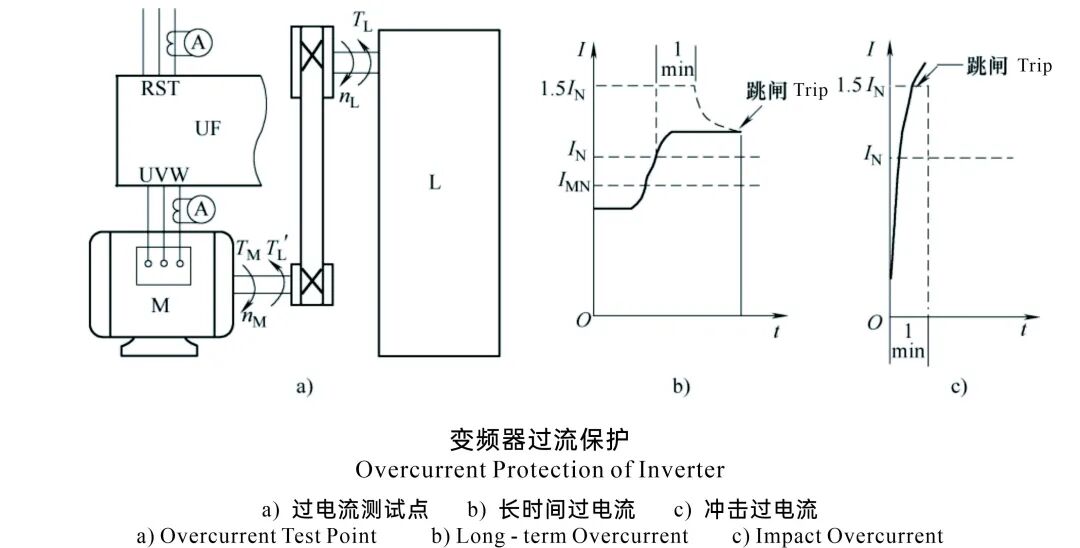

与过载保护以电动机为保护对象不同，过电流保护的目标是变频器自身。当变频器的输出电流超过其额定值时，系统立即识别为过电流状态，并迅速跳闸以避免元件烧毁。
主要有两种响应情形：
连续过电流：电流持续超过额定值，无论时间长短，直接跳闸（比如负载卡死导致电流居高不下）。
短时冲击电流：短时间内电流达额定值的 1.5 倍以上（如电机启动瞬间冲击过大），变频器也会快速跳闸。
以沃夫动力G500系列变频器为例，该系列产品在硬件层面配备高速电流检测与独立IGBT驱动保护模块，具备 <10μs 的硬件响应能力，并支持多段限流调节与自定义加减速曲线设置。可有效应对启动冲击、电机卡滞等多类过电流场景，提高系统稳定性。
3、过电流原因分析
3.1 运行过程中的过电流

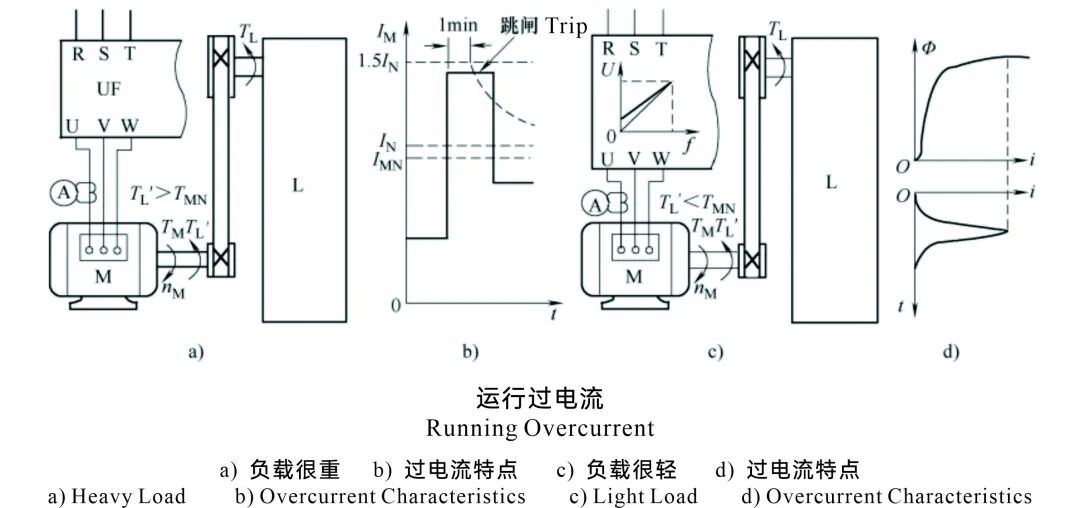

在实际运行中，如果负载的折算转矩远大于电动机可输出的电磁转矩，特别是在启动阶段或遇到突发重载时，变频器输出电流会持续超标，从而触发跳闸保护。
常见场景包括：
初始启动时负载过重
机械响应慢、惯性大
持续电流超出变频器耐受阈值
排查技巧：
手动转动负载，检查是否卡滞；用钳形表测运行电流，对比电机额定值。
3.2 加速/减速过程中的过电流
当加速时间或减速时间设置得过短时，电动机来不及跟随频率的快速变化，转差变大，容易导致冲击电流。
加速过电流：启动太快，尤其是在高惯性负载下，加速过程电流剧烈上升。
减速过电流：制动过猛，系统产生较大的再生能量，导致逆变器电流激增。
✅ 解决建议：根据电机与负载的惯性，合理设置加/减速时间，避免频率突变。
解决思路：延长加减速时间，或启用 “S 曲线加减速”。
3.3 故障引起的过电流
这类过电流多由系统硬件或控制异常引发，需引起高度重视：
输出短路：变频器至电机的输出线路出现短路，电流骤增。
逆变桥臂直通：同一桥臂上下两个逆变管同时导通，导致直流母线短路。
检测失效：检测回路故障或温度过高，导致控制逻辑失灵，引发过电流。
常见诱因：
IGBT 模块损坏
环境温度过高
控制板或检测电路异常
排查技巧：断电后用万用表测变频器输出端对地电阻，判断是否短路。

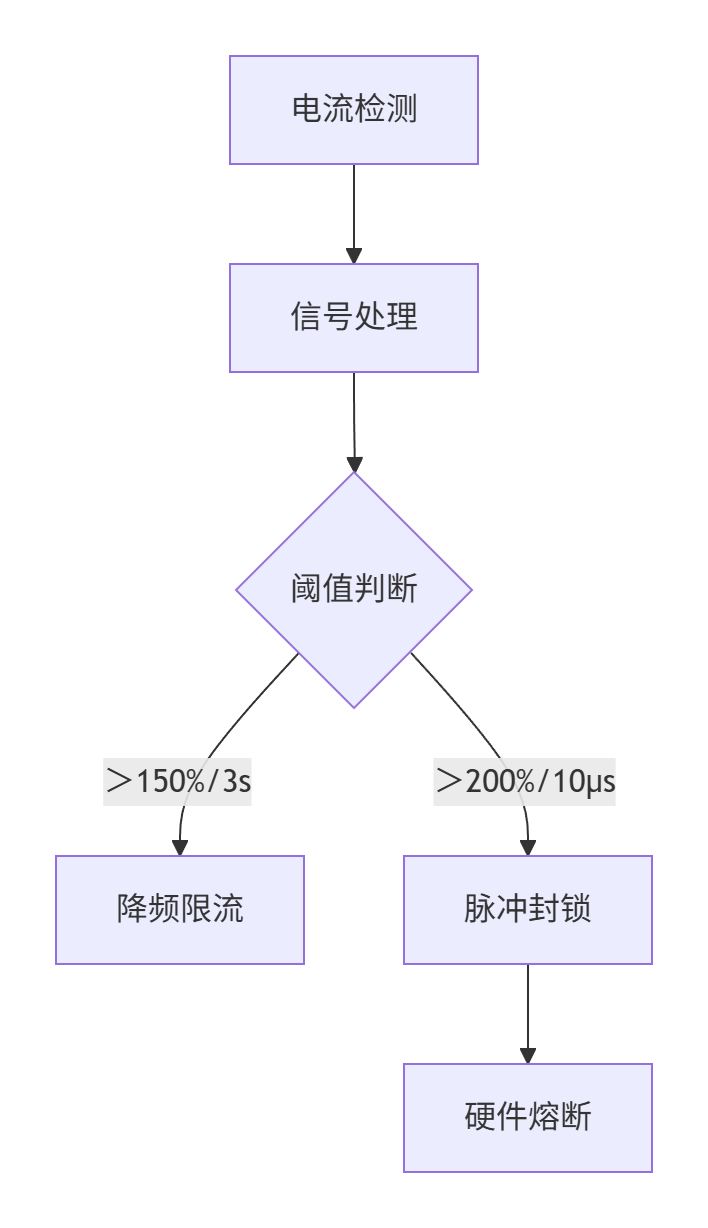

4、过电流保护的“三重防御工事”
第一重：电子快反
霍尔传感器0.1ms内捕获电流信号 → DSP芯片比对阈值
第二重：软件截杀
过流持续3秒：触发降频“软停车”
超200%/10μs：立即封锁IGBT脉冲
第三重：物理熔断
直流母线快速熔断器终极熔断（响应＜10μs）
本章小结
不仅要保电机，更要护住“心脏”
过电流看似只是电流突增，但背后隐藏的却是系统整体的结构稳定与控制精度问题。过电流保护是变频器最关键的“自保机制”之一。它不仅关乎电流大小，更映射出系统对负载变化的适应能力、控制系统的响应速度与内部硬件的可靠性。通过识别三类常见过电流场景，并结合科学的调试与运行策略，我们就能大幅减少意外停机与设备损坏风险。
但电流只是电的一面，电压问题同样危险！下一期，我们将全面解析变频器的电压保护机制：当面对欠压、过压、缺相等电源异常时，变频器是如何及时响应、精准保护的？敬请关注下一期《变频器的保护功能之电压保护》。
