中岩大地“核心设备”小型TRD——环境岩土界的“小灵通”

渠式切割水泥土连续墙trench cutting re-mixing deep wall（简称“TRD”），是岩土工程领域一种常见工法。本文所述小型TRD由中岩大地自主研发，其研发原理主要源于传统TRD施工设备，最大区别在于小型TRD设备动力由普通挖机提供即可，相较传统TRD施工设备具备施工作业面更小、灵活性更强等特点。

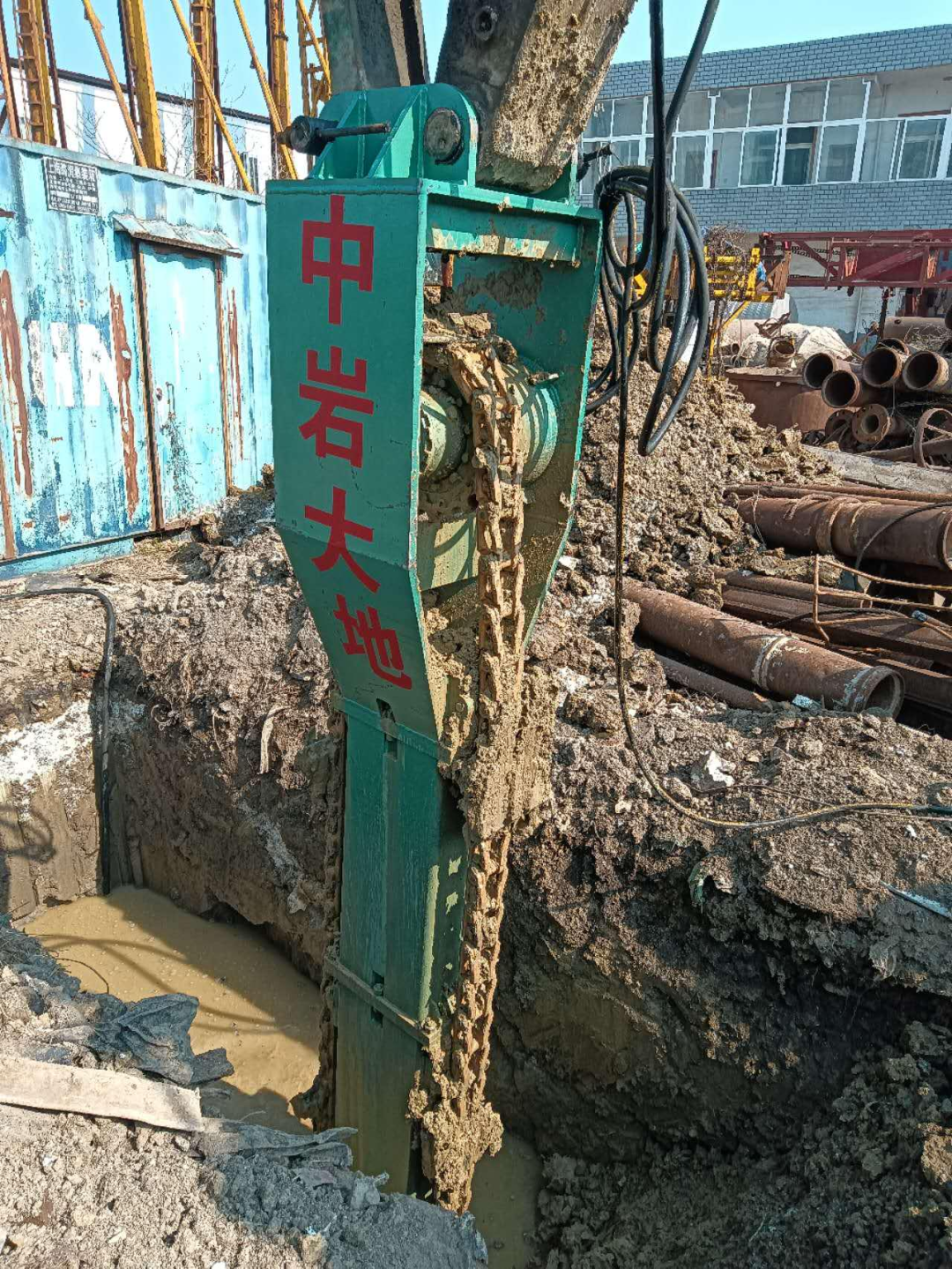

小型TRD施工设备由搅拌头、后台和挖机三部分组成，其特点可用“小灵通”进行概括。

1.1  “小”

施工作业面小，主要取决于挖机尺寸。

1.2  “灵”

灵活性强，主要体现在一是施工深度可在1m~10m范围内自由组合；二是施工宽度30cm~100cm可自由调节。

1.3  “通”

搅拌头设置多种材料供给通道，包括气体通道、浆液通道和粉体通道。根据项目水文地质和施工条件，可设置多种通道进行施工。

2.1  竖向阻隔风险管

应用于污染地块的阻隔管控，尤其是在障碍物众多的在产企业/工业园区、应急管控场景，防止污染进一步迁移扩散。

2.2  污染场地修复

应用于污染地块治理修复，将修复药剂与污染介质原位搅拌混合，如污染土壤、污泥的处置。

2.3  软弱地基加固，止水帷幕构建

小型TRD与中岩大地自主研发的固化剂相结合，应用于岩土软弱地基加固处理、止水帷幕领域，效果更佳！

3.1  关键技术规范

参考《渠式切割水泥土连续墙技术规程》、《等厚度水泥土搅拌墙技术规程》和《工业污染场地竖向阻隔技术规范》等。

3.2  施工工艺

图2 小型TRD施工工艺流程

3.3  施工注意事项

（1）污染场地风险管控时，搅拌深度要大于污染深度；

（2）材料用量、施工工艺严格按照设计及规范要求；

（3）污染场地实施管控或修复时，需采取二次污染防治措施预防二次污染发生。

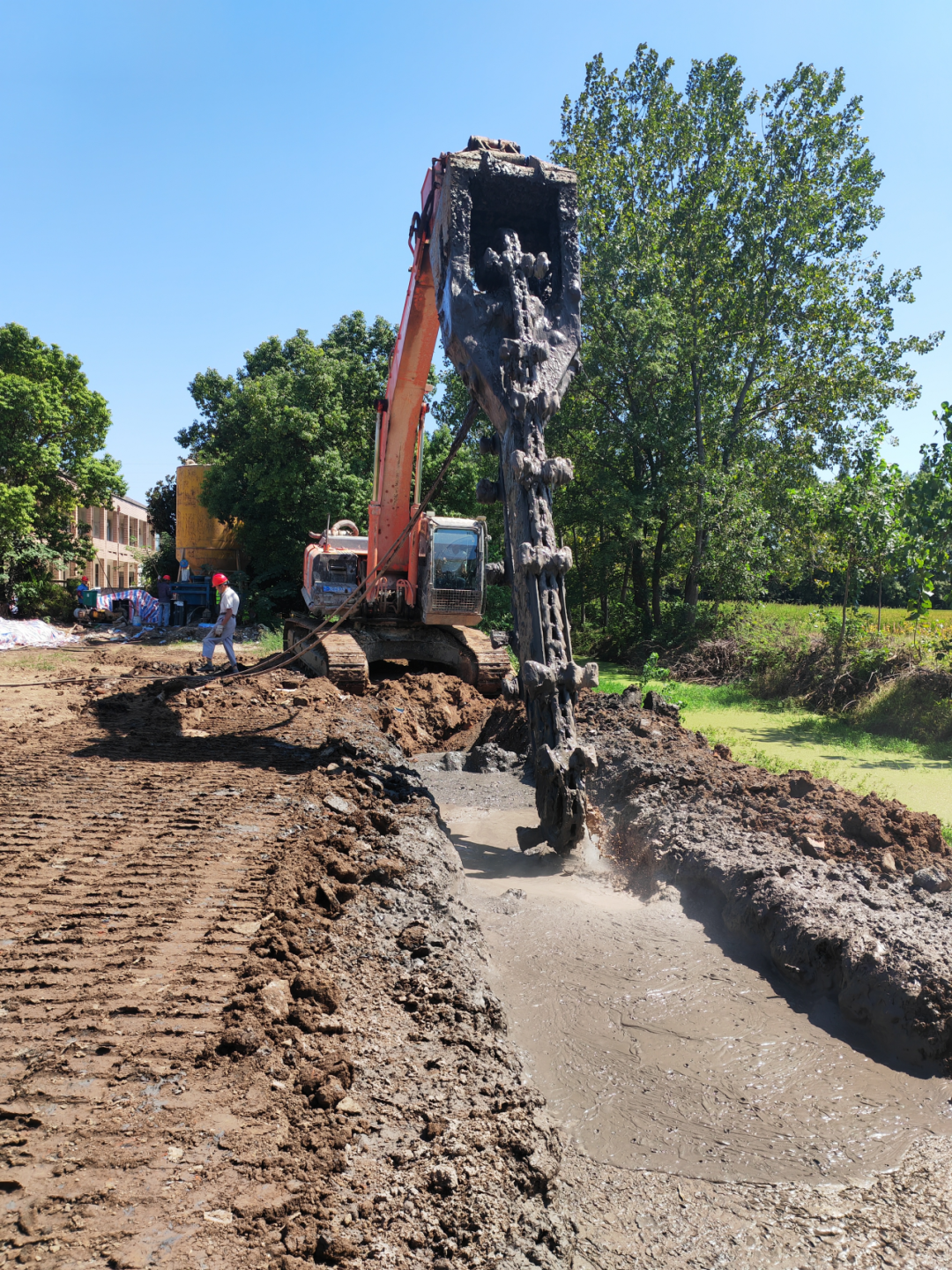

4.2  管控方案设计

设计深度7.5m，墙体厚度0.6m，材料为功能性材料（如活性炭和有机改性钠基膨润土），设计掺量15%。

4.3  实施效果

根据第三方检测结果，最终所取样品阻隔墙体的渗透系数均小于1×10^-7cm/s，满足设计防渗要求。

4.4  技术亮点

（1）小型TRD构建的竖向阻隔屏障搅拌均匀，不存在搭接渗透薄弱面，防渗性能优良；

（2）在既有阻隔材料基础上，添加功能性阻隔材料，对污染物有一定的吸附反应作用，进一步延长组隔墙的使用寿命。
