引路者系列 | 三系统抗干扰导航一体机

10个月前 (11-22) 阅读数 239 #科技
文章标签 数码


01

产品介绍
















02

产品功能















03

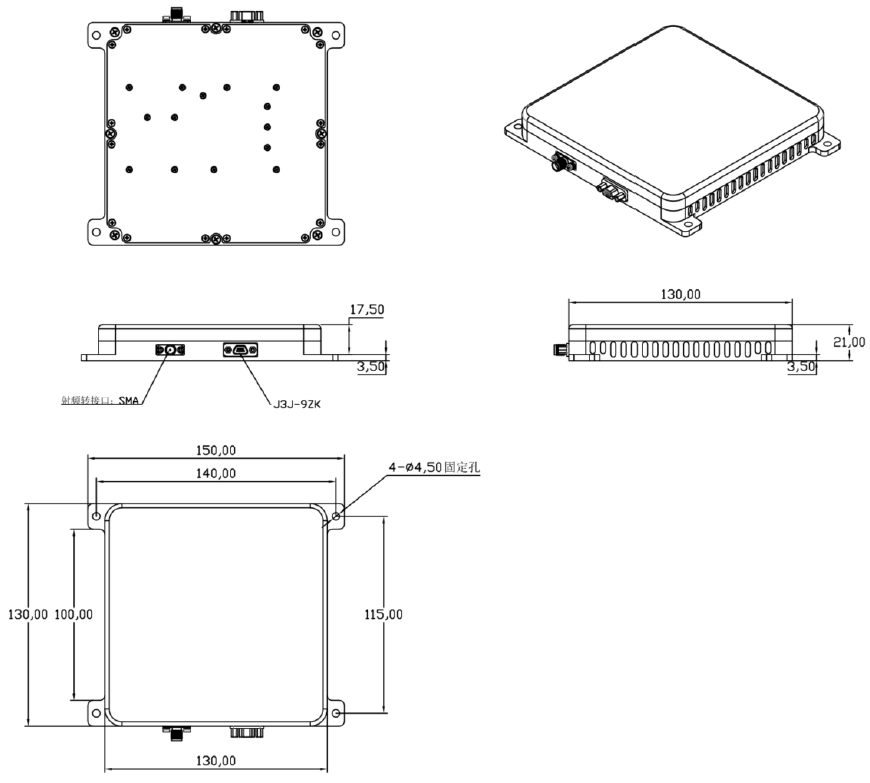

产品示意图

















04

接口定义


电源/数据接口:J30J-9ZK连接器,管脚定义如下:

管脚信号名称方向电平形式备注
1

电源输入正极

输入

5V ~17V
2

电源输入正极

输入

5V ~17V
3电源输入地

输入

GND
4电源输入地

输入

GND
5TXD0输出RS232

接收

串口

6RXD0输入RS232
71PPS-Out输出LVTTL
8TXD1输出RS232

干扰

串口

9RXD1输入RS232
 射频接口:

抗干扰信号输出接口(预留),采用SMA连接器,并且为一线通形式;

输出L1\B1\G1的信号电平为-70~-60dBm。

05

产品参数


电气性能

参数描述

工作频率

BDS-B1:1561.098MHz;

GPS-L1:1575.42MHz;

GLONASS-G1:1602MHz。

电源功耗

工作电压DC:5V~17V;

系统功耗:≤12W。

抗干扰性能

单干扰干信比:≥105dB;

三干扰干信比:≥95dB。

定位精度

正常状态:≤1.5米;

干扰状态:≤10米。

测速精度

正常状态:≤0.03 m/s;

干扰状态:≤0.2 m/s。

授时精度

正常状态:≤20 ns;

干扰状态:≤100 ns。

外形尺寸

130mm × 130mm × 21mm

产品重量

≤400g

外观颜色

浅灰色

工作温度

-40℃~+55℃

贮存温度

-55℃~+70℃

相对湿度

温度40℃;湿度:96%。

淋雨

满足GJB150A的淋雨试验要求。


关于北京东远润兴科技有限公司

     北京东远润兴是一家立足于特种行业,以微波射频数字收发信号处理智能控制业务为主的高新技术企业。产品聚焦雷达、通信、遥感、测控、导航、电子对抗、商业航天等领域,可为客户提供全国产化、低成本解决方案。公司多款产品已成功应用于弹载、机载、星载、舰载、车载等装备中,完成了多个型号的定型批产。公司聚焦于产业链中上游,深耕底层共性技术,具备高水平完整人才梯队;自主研发、自有生产基地、覆盖全国的销售服务网络,可为客户提供及时全面的技术服务。
