瞬间稳了——华天电压暂降治理之多解

电压暂降（Voltage Sag）是电能质量领域的关键问题之一，短短几毫秒的电压波动，足以导致精密设备宕机、产线停摆，甚至造成巨额经济损失。面对这一挑战，山大华天凭借电力电子领域的技术积淀，创新研发了系列产品，以智能化的动态调节与快速响应能力，为工业用电安全提供坚实保障。

什么是电压暂降？

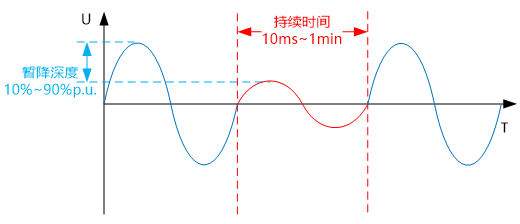

电压暂降是指电力系统中某点工频电压方均根值突然降低至0.1p.u.～0.9p.u.,并在短暂持续 10ms～1 min后恢复正常的现象，电压降低至0.1p.u.以下为短时中断，电压暂降与短时中断又称为“晃电”。它不同于长时间的停电，但短暂的低压足以让敏感设备“罢工”。

电压暂降产生的原因

电压暂降的危害

• 制冷设备电子控制器：当电压低于80%时，控制器切除制冷电动机；

• PLC：当电压低于90%持续几个周波，I/O设备会误动作，低于81%时PLC停止工作；

• 直流电机：当电压低于80%时，电动机保护跳闸；

• 精密机械工具：当电压低于90%持续2-3周波，机器人控制操作中断；

• 调速电机（VSD）：当电压低于70%，持续时间超过6个周波，VSD将切除；一些精细加工业的电动机，当电压低于90%持续时间超过3个周波时，电动机将会跳闸；

• 交流接触器：电压低于50%-70%持续时间超过一个周波，接触器将自动脱扣。

华天方案

山大华天凭借多年来在电力电子领域积累的深厚经验与专业技术，研发了多款具有创新性和针对性的产品，能够精准、快速地应对电压暂降状况，有效保障用电设备的稳定运行，可广泛应用于不同行业、不同场景。

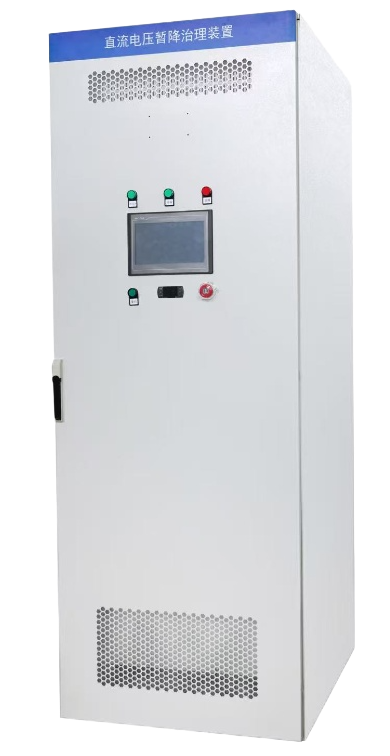

智能直流电压暂降治理装置（DVR-DC）由单独的充电单元、储能单元、智能直流控制系统、监测单元构成。系统与变频器直流侧并联，为变频器提供直流支撑。当电气系统发生电压暂降时，保障电动机连续、稳定、安全可靠运行。

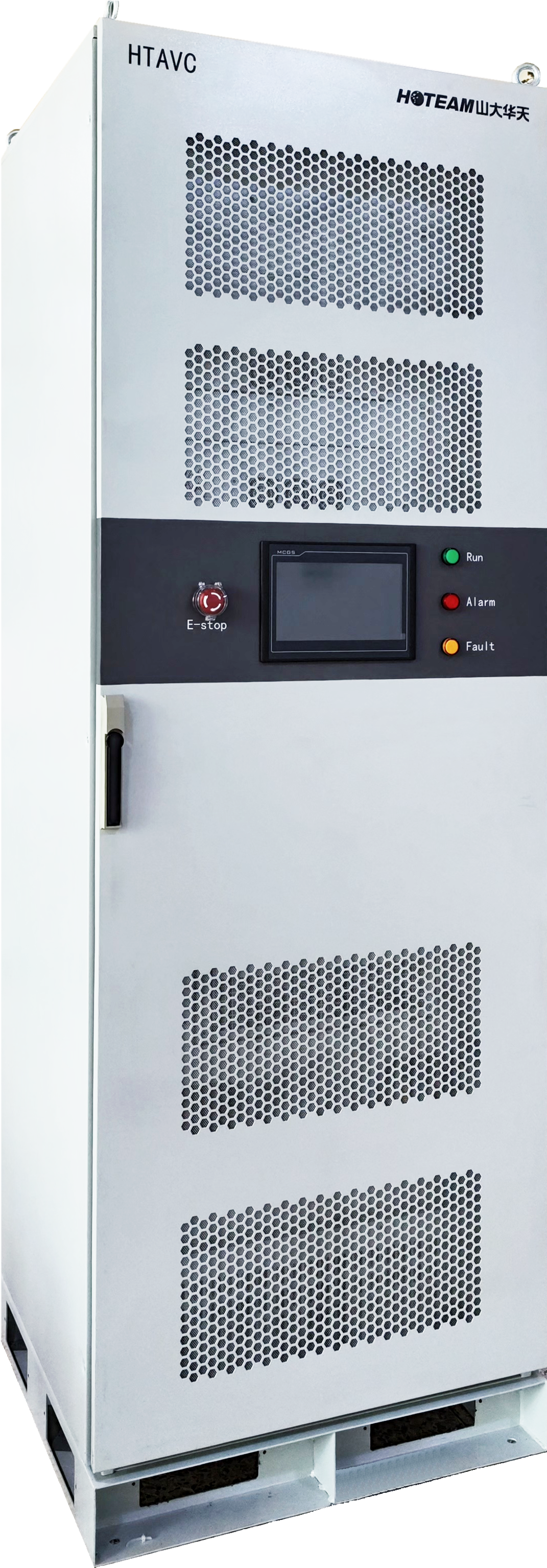

动态电压调节器（AVC）由四象限整流器、逆变器、旁路单元和串联在电网输入端和负载之间的注入式变压器组成，装置从电网中获取原始能量，无储能元件。它可快速在线调节电压，是解决电压暂降、电压暂升、电压波动、改进电能质量的高效可靠的装置。

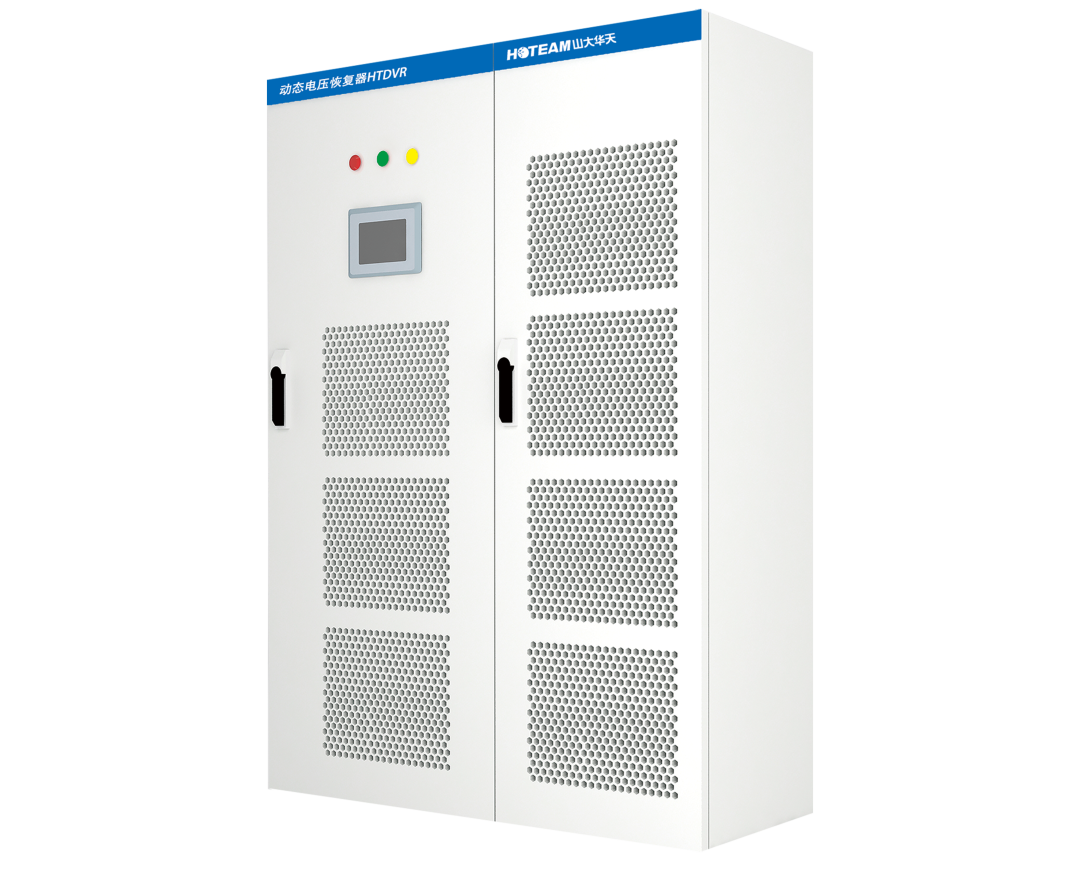

当系统电压发生暂降、暂升和短时中断时，动态电压恢复器（DVR）立即切断输入侧电源，同时从装置自带的储能器件中吸取所需能量，通过三相桥式逆变电路系统产生与电网电压幅值、相位均相同的电压供给负荷，输出电压无缝连接达到额定值，不中断负载供电，保障设备稳定运行。

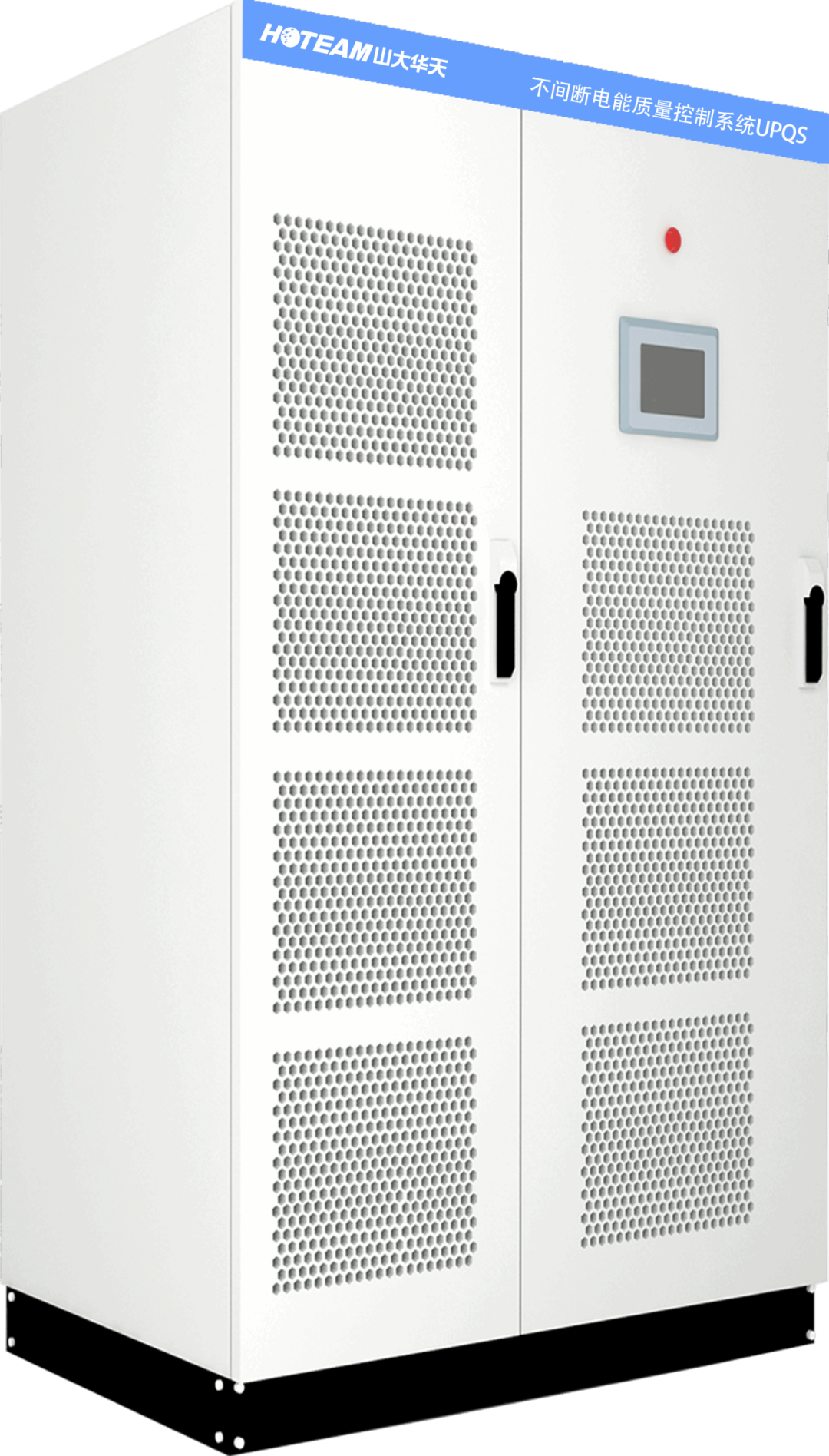

不间断电能质量控制系统（UPQS）是用于治理电压暂降、电压暂升、电压中断、谐波治理、无功补偿、三相不平衡校正以及兼具削峰填谷、调峰调频功能的综合电能质量治理装置。该产品专为工业级负载设计，冗余度高，可靠性高，能够在并网系统、孤岛系统和混合系统等不同的模式下运行。
